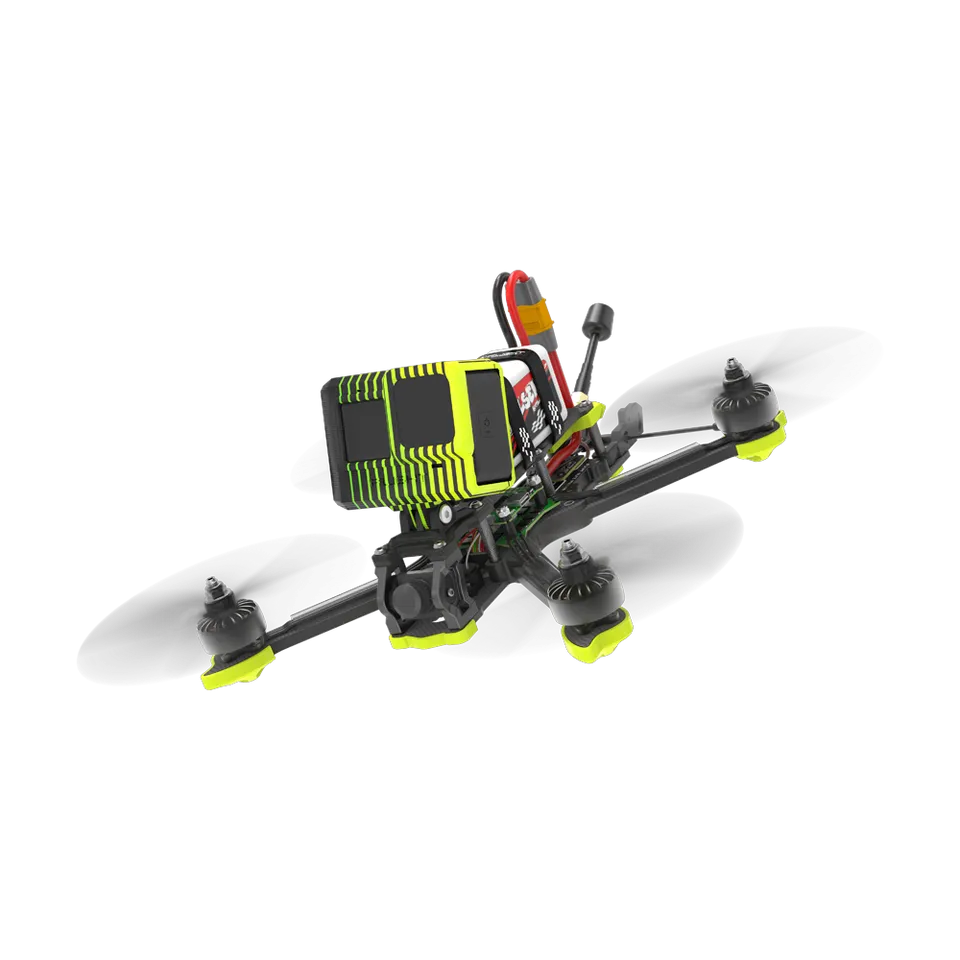

FPV квадрокоптер iFlight Nazgul5 6S TBS Nano RX

iFlight Nazgul5 Analog V2 — це потужний 5-дюймовий квадрокоптер на основі рами XL5 V5 і польотного контролера BLITZ F7 V1.1. Попередньо налаштований і відкалібрований із заводу. Велика потужність і плавний політ гарантовані популярними моторами Xing-E з довговічними підшипниками NSK.

У V2 версії аналогова камера Caddx Ratel замінена на iFlight RaceCam R1 зі схожими характеристиками.

ОСОБЕННОСТИ

• Карбонова рама iFlight XL5 V5 з товщиною променів 5 мм і збільшенням ширини до центру кріплення для більшої міцності
• Популярний форм-фактор рами True-X
• Конструкція швидкої заміни променів
• Світлодіодна підсвітка логотипу iFlight
• Сборка основана на базе контролера польоту BLITZ F7 V1.1
• Велика потужність і плавність польоту гарантовані з використанням популярних моторів iFlight Xing-E з довговічними підшипниками NSK
• Захисні деталі з ТПУ пластику
• Майданчик для кріплення екшн камер типу GoPro
• Дрон повністю налаштований і протестований від виробника. Налаштовані базові фільтри та PID, і ще кілька додаткових налаштувань програмного забезпечення, що поліпшують якість польоту

Примітка:

• Angle-Mode (режим самобалансування) увімкнений за замовчуванням, щоб перший політ не закінчився крашем. Як перемкнути Angle Mode на Acro Mode?
• Представлені на фото екшн-камери та корпус для камери не входять до комплекту (до комплекту входить тільки майданчик без корпусу для кріплення GoPro)
• Стандартно VTX встановлений на потужність 25mW!
• Випадково скинули заводські параметри PID? Їх можна відновити за допомогою ЧаП на офіційному сайті iFlight

ХАРАКТЕРИСТИКИ

Характеристики рами iFlight XL5 V5

• Розмір рами за осями моторів: 240мм
• Форм-фактор: True-X
• Товщина променів: 5мм
• Верхня пластина: 2 мм
• Нижня пластина: 3мм
• Бічні пластини: 1.5мм
• Монтажна схема: 30.5 х 30.5,  20 х 20 мм
• Відстань для встановлення FPV камери: 19мм
• Розмір: 170 х 170 мм

Характеристики FPV камери iFlight RaceCam R1

• Матрица: 1/1.8" CMOS Starlight HDR
• Горизонтальна роздільна здатність: 1200TVL
• Лінза: 2.1мм FOV 165°
• Формат зображення: 16:9 / 4:3 (змінюваний)
• ТБ система: NTSC&PAL (змінна)
• WDR: Super WDR (HDR)
• DNR: 3-DNR
• Мін. освітлення: 0.0001 lux Starlight
• Синхронізація: внутрішня
• Мінімальна затримка: 8 мс
• Швидкість ел. затвора: PAL: 1/50 ~ 100 000; NTSC: 1/60 ~ 100 000
• Співвідношення сигнал/шум: > 60dB (AGC OFF)
• OSD: є
• Режими День/Ніч: Авто / Колір / ЧБ / EXT
• Відеовихід: CVBS
• Живлення: 5-40V
• Матеріал корпусу: магнієво-алюмінієвий сплав
• Розміри: 19 x 19 x 20 мм
• Вага: 5.9 г

Характеристики iFlight BLITZ F7 V1.1

• Процесор: STM32 F722
• Гіроскоп: BMI270
• Барометр: DPS310 (барометр можна використовувати тільки з Betaflight 4.3.0 і вище)
• Betaflight OSD: AT7456E
• BlackBox: 32Mb
• Вхідна напруга: 2-6S LiPo (макс. 8S 50V)
• Виходи під мотори: 4 (гнедо SH1.0)
• UART виходи: 6
• I2C шина: майданчики SDA/SLA
• Світлодіодна стрічка WS2812: підтримується
• Пискавка：підтримується
• BEC: 5V / 2.5А
• Прошивка: BetaFlight
• Мета：IFRC-IFLIGHT_BLITZ_F722
• Монтажні отвори: 30.5 х 30.5 мм, Ω4мм, з демпферами ≥3мм
• Розміри: 36.5 х 35мм
• Вага: 7.8г

Характеристики ESC 4 в 1 iFlight SucceX-E 45A V2

• Процесор: EFM8BB21 24mHz
• Постійний струм: 45А
• Піковий струм: 50А
• Підтримка напруги: 2-6S LiPo
• Датчик струму: є
• ВАГА: немає
• Прошивка: BLHeli_S 16.X
• Протоколи: DShot 150/300/600, MultiShot, OneShot
• Монтажні отвори: 30.5 х 30.5 мм, Ω4мм, з демпферами ≥3мм
• Розміри: 36 х 43мм
• Вага: 15г

Характеристики iFlight Xing-E 2207 Pro

• Обертів на вольтів:
  • Версія 6S: 1800KV
• Конфігурація: 12N14P
• Діаметр статора: 22 мм
• Довжина статора: 7мм
• Магніти: N52SH
• Розмір підшипника: 9 x 4 x 4мм
• Діаметр вала: 4 мм
• Матеріал вала: сталь
• Напруга:
  • Версія 6S: 3-6S LiPo
• Монтажна схема: різь M3, 16 x16 мм
• Розмір мотора: 28.5 x 19.7 мм
• Вага: 33.1 г (15см дроту)

Характеристики VTX SucceX Force 5.8g

• Мощность: PIT/25mW/200mW/400mW/800mW
• Кількість каналів: 48
• Вбудована функція самоперевірки вихідної потужності
• Формат відео: NTSC / PAL
• Вхідна напруга: 7V～36V，+12V/380mA при 800mW
• Розмір: 36 х 36 х 3мм
• Вага: 7.2г

Передавач

TBS Nano RX

КОМПЛЕКТАЦІЯ

• 1 x готовий квадрокоптер iFlight Nazgul5 Analog V2
• 2 х комплект пропелерів iFlight Nazgul 5140
• 1 x набір дротів
• 2 х антиковзні килимки
• 2 х липучки iFlight
• 1 x антена Albatross RHCP SMA 5.8G
• 1 х захисні трубки для антен приймача
• 1 х кабель Micro USB
• 1 x кріплення для екшн камери
• 1 х інструкція
