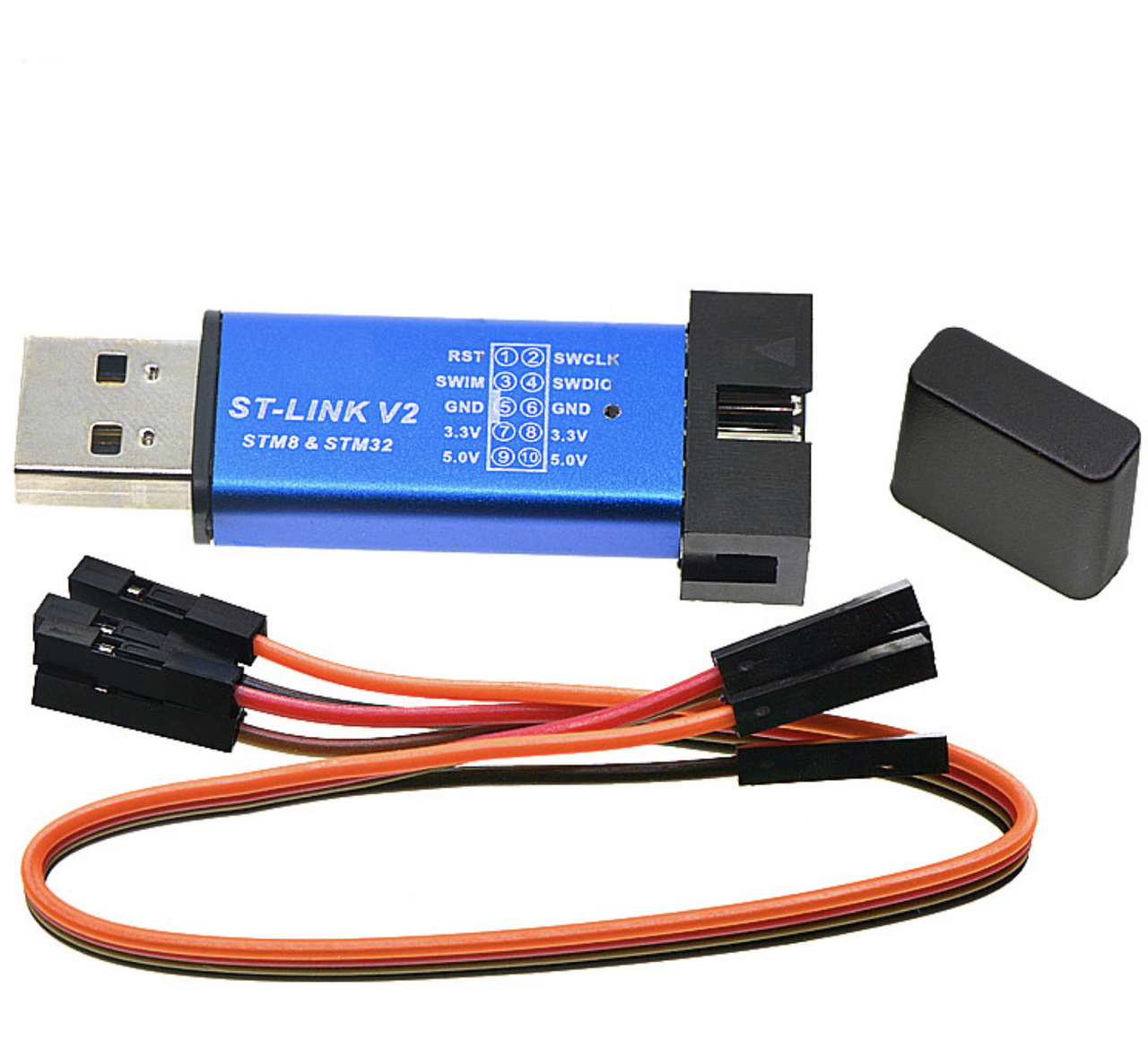

Програматор ST-LINK V2 для процесорів STM8/STM32

ST-LINK V2 — це USB-програматор/відладник для процесорів усіх серій STM32SWD і STM8SWIM виробництва компанії STMicroelectronics.

Примітка: колір корпусу може відрізнятися від представленого на картинці (червоний, жовтий, чорний тощо)

ОСОБЕННОСТИ

• Підтримка контролерів STM32 з інтерфейсом для Plustin
• Підтримка контролерів STM8 з форм-інструментом SWIM
• Підтримувані версії програмного забезпечення:
  • U XTW LINK ST Utility 2.0 і вище
  • STVD 4.2.1 і вище
  • STVP 3.2.3 і вище
  • IAR EWARM V6.20 або вище
  • IAR EWSTM8 V1.30 або вище
  • KEIL RVMDK V4.21 або вище
• Підтримка автоматичного оновлення прошивки. Заводська прошивка була оновлена до версії V2.J17.S4
• Позначення інтерфейсу безпосередньо позначене на корпусі
• Збільшення вихідної потужності до 5V
• U-подібний корпус з алюмінієвого сплаву для захисту материнської плати. Позначення контактів зображено безпосередньо на корпусі.
• Внутрішня материнська плата обладнана запобіжником 500mA
• Двоколірний світлодіодний індикатор, який дає змогу спостерігати за робочим станом ST-LINK V2

ХАРАКТЕРИСТИКИ

• Процесор: STM32F103C8T6
• Три робочі інтерфейси програматора: JTAG (Joint Test Action Group), SWIM (Single Wire Interface Module) і SWD (Serial Wire Debug)
• Інтерфейс під'єднання: USB 2.0 / 2.54-дюймові контакти dupont
• Регулювання напруги в інтерфейсі SWIM: 1.65 - 5.5V
• Підтримка різних режимів в інтерфейсі SWIM
  • низькошвидкісних 9.7 Кб/сек
  • високошвидкісних 12.8 Кб/сек
• Напруга під час програмування для інтерфейсів SWD і JTAG: 1.65 — 3.6V
• Оновлення прошивки: функція DFU (Direct firmware update)
• Розміри: 6.5 х 2.5 х 1.5 см
• Вага: 19г

КОМПЛЕКТАЦІЯ

• 1 х програматор ST-LINK V2
• 1 х 4p dupont кабель

РЕКОМЕНДАЦИИ

Щоб використовувати програматор, необхідно виконати такі дії:

• Завантажте та встановіть драйвери, які можна знайти на офіційному сайті виробників мікроконтролерів.
• Завантажте та встановіть середовище для розроблення та програмування:
  • якщо Вас цікавить внутрішньосхемна відладка мікроконтролера STM8, скористайтеся ST Visual Develop — STVD (версією 4.1.0 або новішою)
  • якщо Вас цікавить внутрішньосхемне програмування мікроконтролера STM8, використовуйте ST Visual Program — STVP (версію 3.1.0 або новішу)
  • якщо Вас цікавить програмування та аромат мікроконтролера STM32, можна застосувати програми: IAR toolset EWARM (версія 5.30 або пізніші), Atollic toolset TrueSTUDIO (версія 1.0 або пізніші), Keil toolset ARM-MDK (версія 3.3 або більше пізні), TASKING або утиліти, скочені з офіційних сайтів
• Під'єднайте програматор до ПК. Під'єднання здійснюється безпосередньо до комп'ютерного порту USB. Коли Ви під'єднаєте програматор, ОС ПК сама виявить пристрій і драйвер за умови, що останні Ви попередньо встановили. Якщо автоматичне встановлення драйверів не почалося, запустіть його вручну через диспетчер обладнання ОС.
• Перед початком програмування або налагодження потрібно запустити та налаштувати ПЗ для програматора.
  ПЗ сумісне з ОС: Win 2000, WIN 2003, Win XP, WIN 2008, WIN 7, WIN Vista, WIN 8, WIN 10 (32-розрядні та 64-розрядні).
• Під'єднайте до програми програмований пристрій. Скористайтеся для цього чотирижитковим кабелем, на обох кінцях якого є конектори BLS-1 (кабель є в комплекті).
• У USB-програматора ST-LINK V2 є десятипіновий штировий роз'єм для BLS-конекторів (між контактами відстань 2.54 мм). Три робочі інтерфейси програматора: JTAG (Joint Test Action Group), SWIM (Single Wire Interface Module) і SWD (Serial Wire Debug).

ПОЛЕЗНІ СИРИ

• Офіційний драйвер для ST-LINK V2
