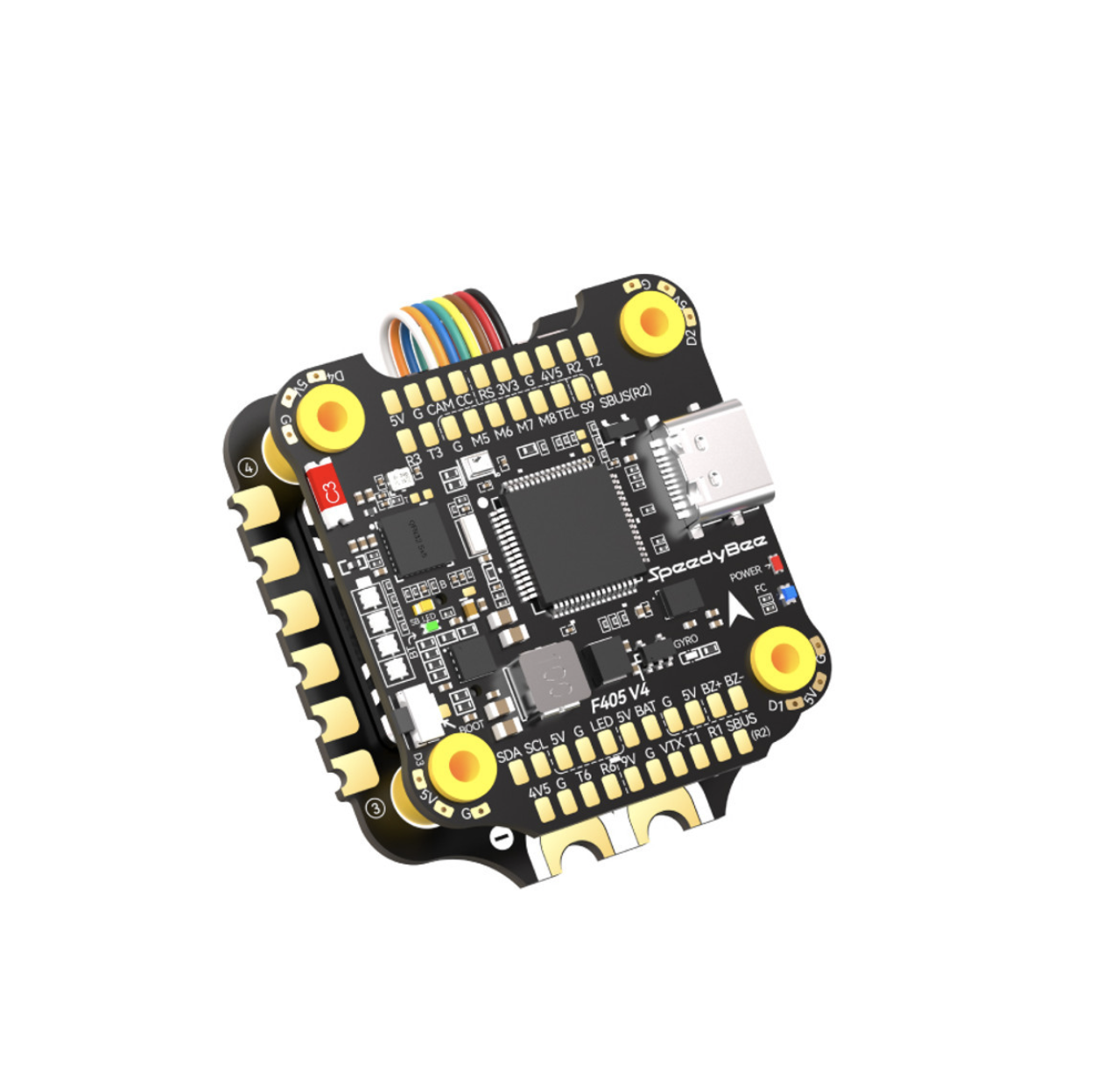

Польотний стек SpeedyBee F405 V4 BLS 55A 30x30

Популярний стек SpeedyBee F405 V4 - тепер це оновлена версія, з регулятором швидкості BLS 55A 4-in-1 ESC, процесором STM32F405 MCU та гіроскопом ICM42688P для більш точного керування. Компактний контролер польоту F405 V4 підтримує конфігурацію Bluetooth і джерело живлення 6S LiPo, що робить його універсальним вибором для поціновувачів FPV. У поєднанні з регулятором SpeedyBee BLS 55A 4-in-1 ESC, що забезпечує безперервний струм до 55A, ці компоненти забезпечують потужний і надійний дрон.

ОСОБЛИВОСТІ

• Компактний дизайн з розміром 30,5 x 30,5 мм підходить для встановлення на різних рамах
• Точне керування за допомогою STM32F405 MCU та гіроскопа ICM42688P
• Безперервний струм від з регулятором SpeedyBee BLS 55A ESC
• Легке налаштування бортового контролера через Bluetooth
• Сумісний з LiPo акумуляторами від 3S до 6S

ХАРАКТЕРИСТИКИ

Контролер польоту F405 V4 FC:

• MCU: STM32F405
• IMU(Gyro): ICM42688P
• USB Port: Type-C
• Барометр: вбудований
• OSD чіп: AT7456E
• BLE Bluetooth: Підтримується для конфігурації Flight Controller (MSP увімкнено з Baud rate 115200 на UART4)
• Спосіб підключення DJI Air Unit: Підтримується та сумісний з різними моделями DJI, не потребує заміни проводів.
• Підтримка карт пам'яті Blackbox MicroSD: Сумісний із стандартними (SDSC) або картками великої ємності (SDHC) до 32 ГБ.
• Датчик вхідного струму: є (для SpeedyBee BLS 55A ESC встановіть масштаб = 400 і зміщення = 0)
• Вхідна потужність: 3S - 6S Lipo
• Вихід 5 В: 9 груп виходу 5 В.
• Вихід 9 В: 2 групи виходу 9 В.
• Вихід 3,3 В: підтримується струмове навантаження до 500 мА.
• Вихід 4,5 В: підтримується струмове навантаження до 1 А.
• ESC виходи: M1 - M4 на нижній стороні та M5-M8 на верхній
• UART: 6 груп (UART1, UART2, UART3, UART4 (для Bluetooth), UART5 (для ESC телеметрії), UART6
• ESC: Telemetry UART R5(UART5)
• I2C: підтримується
• Buzzer: є
• BOOT кнопка: є
• RSSI вхід: є
• Smart Port / F.Port: не підтримується
• Підтримка прошивок: BetaFlight(Default), INAV
• Target програмування: SPEEDYBEEF405V4
• Монтажна схема: 30.5x30.5мм (діаметр отворів 4мм)
• Розміри: 41.6x39.4x7.8мм
• Вага: 10.5 г

*Примітка: Кнопка BOOT. Варіанти використання: [А]. Натисніть та утримуйте кнопку BOOT і одночасно увімкніть FC, щоб змусити FC увійти в режим DFU, це для прошивки FC, коли злетіла прошивка.
[Б]. Коли ПК увімкнено та перебуває в режимі очікування, кнопка BOOT може використовуватися для керування світлодіодними стрічками, підключеними до роз'ємів LED1-LED4 на нижній стороні. За промовчанням коротко натисніть кнопку BOOT, щоб перейти в режим відображення світлодіодів. Натисніть та утримуйте кнопку BOOT, щоб переключитися між режимом SpeedyBee-LED та режимом BF-LED. У режимі BF-LED усі смуги LED1-LED4 будуть керуватися прошивкою Betaflight.

 Регулятор швидкості SpeedyBee BLS 50A 30x30 4-in-1 ESC

• Прошивка: BLHeli_S J-H-40
• Бездротова конфігурація: Підтримка програми SpeedyBee
• Посилання на  PC Configurator: https://esc-configurator.com/
• Постійний струм: 55A х 4
• Піковий струм: 70A(10сек)
• TVS захист: Є
• Зовнішній конденсатор: 1000uF Low ESR Capacitor(в комплекті)
• ESC Протокол: DSHOT300/600
• Вхідна потужність: 3-6S LiPo
• Потужність на виході: VBAT
• Датчик струму: є (Scale=400 Offset=0)
• Монтажний розмір: 30.5x30.5мм (діаметр отворів 4мм)
• Розміри: 45.6х44х8мм
• Вага: 23.5г

КОМПЛЕКТАЦІЯ

SpeedyBee F405 V4

• 5x M3*8 мм силіконові втулки (для FC)
• 1x SH 1.0mm 30мм 8pin кабель (для підключення FC-ESC)
• 1x 6-pin кабель DJI (80 мм)

SpeedyBee BLS 55A 4-в-1 ESC

• 1x 35 В 1000 мкФ конденсатор з низьким ESR
• 5x силіконові ущільнюючі кільця M3
• 1x кабель живлення XT60 (70 мм)
• 1x SH 1.0mm 30мм 8pin кабель (для підключення FC-ESC)
• 5x M3*8,1 мм силіконові втулки (для ESC)
