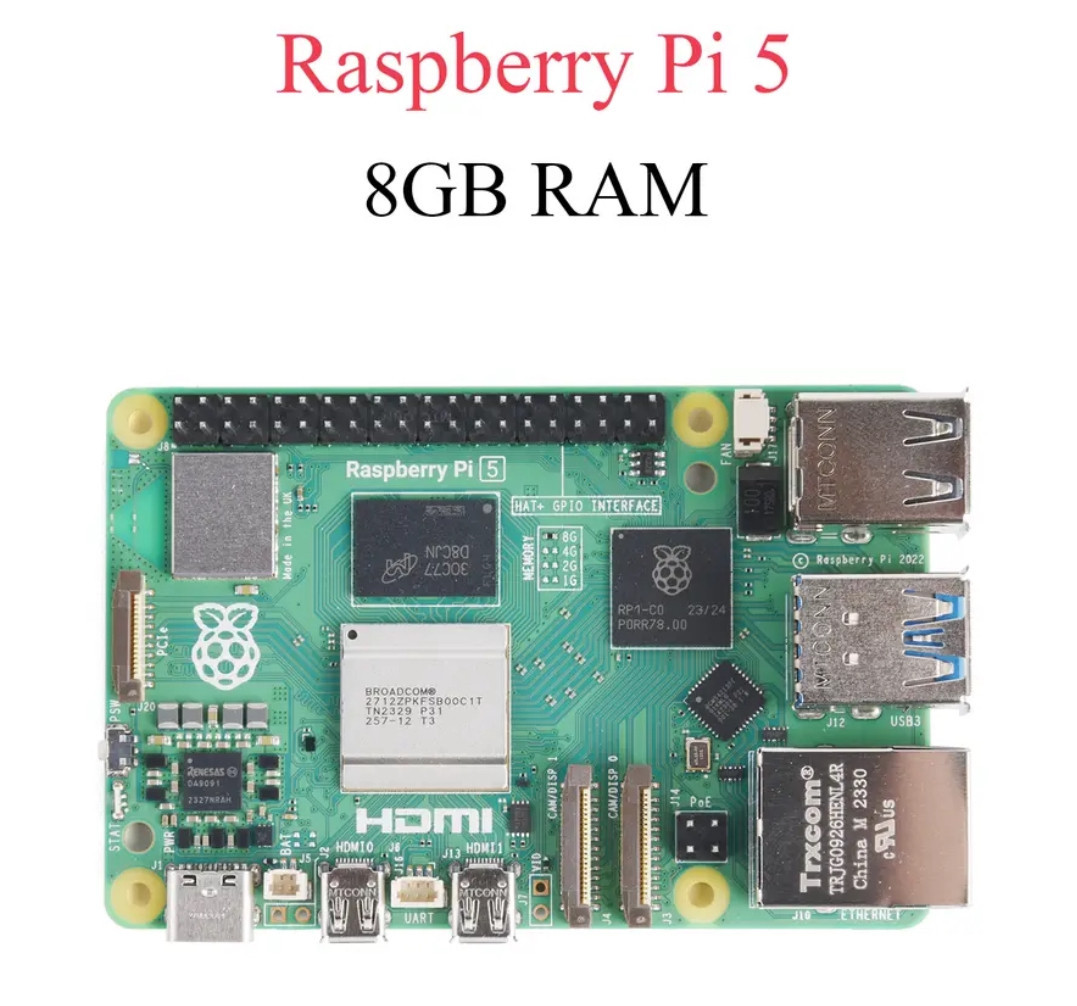

Мікрокомп'ютер Raspberry Pi 5 Board 8GB

Мікрокомп'ютер Raspberry Pi 5 Board 8GB — це п'яте покоління одноплатного комп'ютера, розробленого для різних застосувань у сфері комп'ютерної техніки та інтернет-і речей (IoT). Цей пристрій має потужну апаратну платформу та різні можливості для розроблення проєктів.

Raspberry Pi 5 базується на оновленому процесорі та містить різні порти й інтерфейси для під'єднання різних пристроїв, як-от монітори, камери, сенсори та багато інших. Завдяки 64-розрядному чотириядерному процесору Arm Cortex-A76, що працює на частоті 2,4 ГГц, Raspberry Pi 5 забезпечує збільшення продуктивності ЦП у 2-3 рази , порівнюючи з Raspberry Pi 4.

Завдяки новому графічному процесору 800 МГц VideoCore VII GPU, набагато підвищена графічна продуктивність (подвійний вихід дисплея 4Kp60 через HDMI), і підтримка камери від оновленого процесора сигналів Raspberry Pi Image Signal Processor.

Чип контролера RP1 надає основну частину можливостей введення-виведення для Raspberry Pi 5:

• загальна пропускна здатність USB збільшена більш ніж удвічі, що забезпечує вищу швидкість передавання даних на зовнішні накопичувачі UAS та інші високошвидкісні периферійні пристрої;
• спеціальна двосмугова камера та інтерфейси дисплея MIPI зі швидкістю 1 Гбіт/с, наявні в попередніх моделях, були замінені парою трансіверів MIPI з чотирма смугами 1,5 Гбіт/с, що втричі збільшує загальну пропускну здатність і підтримує будь-яку комбінацію до двох камер або дисплеїв;
• максимальна продуктивність SD-карти подвоюється завдяки підтримці високошвидкісного режиму SDR104;
• вперше платформа постає одноканальним інтерфейсом PCI Express 2.0, що забезпечує підтримку периферійних пристроїв із високою пропускною здатністю.

Ця плата має вбудований бездротовий зв'язок Wi-Fi та Bluetooth, що полегшує під'єднання до мережі та інших пристроїв.

Raspberry Pi 5 підтримує різні операційні системи та мови програмування, що робить його універсальним інструментом для розробників і творців. Він ідеально підходить для створення IoT-проєктів, серверів, медіацентрів, емуляторів і багатьох інших застосунків, де потрібна надійна та потужна обчислювальна платформа. Raspberry Pi 5 — це зручний і доступний інструмент для реалізації технічних і креативних ідей.





Основні характеристики:

• Quad Arm Cortex-A76 на 2,4 ГГц
  • Підтримка Cryptographic Extension (AES на апаратному забезпеченні)
  • 512 Кб на ядро кешу L2
  • 2 Мб кеша L3
• 8 ГБ LPDDR4X-4267 SDRAM
• Подвійний вихід дисплея HDMI 4kp60 з підтримкою HDR
• Декодер 4kp60 HEVC
• Графіка VideoCore VII з OpenGL-ES 3.1, Vulkan 1.2
• Процесор датчика зображення Raspberry Pi (ISP)
• Роз'єм Raspberry Pi для PCIe (1 порт 2.0, потрібна додаткова плата розширення)
• 802.11ac дводіапазонний Wi-Fi
• Bluetooth 5.0 (з підтримкою BLE)
• Гігабітний Ethernet
• Підтримка PoE (потрібна додаткова плата розширення)
• 2x USB 3.0 (з можливістю одночасної повної пропускної здатності)
• 2x USB 2.0
• Подвійні 4-канальні трансивери MIPI CSI/DSI, підтримка
  • 2 дисплеїв; або
  • 2 камер; або
  • 1x дисплеї + 1x камери
• 40-контактний роз'єм GPIO Raspberry Pi
• Роз'єм вентилятора
• Годинник реального часу (RTC)
  • Роз'єм акумулятора RTC
• Кнопка живлення

Елементи плати:

Додавання власної кнопки живлення
Перемичка J2, розташована між роз'ємом батареї RTC і краєм плати, є проривом, що дає змогу додати власну кнопку живлення в Raspberry Pi 5, додавши нормально відкритий (NO) миттєвий перемикач, що з'єднує дві панелі. Коротке закриття цього перемикача виконає ті ж дії, що і вбудована кнопка живлення.

Живлення Raspberry Pi 5

Raspberry Pi виробляє два різні джерела живлення USB-C. Перший — це блок живлення Raspberry Pi 15 Вт USB-C, рекомендований для Raspberry Pi 4 і Raspberry Pi 400. Другий — це блок живлення Raspberry Pi 27 Вт USB-C, що забезпечує струм до 5 А за +5,1 В. є рекомендованим джерелом для Raspberry Pi 5.

Стандарт USB-C, який використовується в підставці Raspberry Pi 4, обмежений 5 В за 3 А для загальної вихідної потужності 15 Вт. Стандарт USB-PD дає змогу погоджувати більш високі напруги та струми за допомогою програмного забезпечення (5,1 В, 5 А; 9В, 3А; 12 В, 2,25 А; 15 В, 1,8 А), але вимагає відповідної інтеграційної схеми керування живленням (PMIC), що має тільки на Raspberry Pi 5. Ці джерела живлення вимагають використання відповідних кабелів, сумісних з USB-PD.

ЗАСТОСУВАННЯ
Неможливо використовувати старі «тупі» кабелі та роз'єми USB для забезпечення понад 15 Вт, навіть із джерелом живлення, сумісним з USB-PD.
Хоча зарядні пристрої для телефонів, що підтримують USB-PD, пропонують потужність понад 15 Вт, практично всі вони досягають цього завдяки збільшенню напруги замість збільшення струму за +5 В. Якщо ви використовуєте джерело живлення, яке не може забезпечити 5 А за +5 Під час першого завантаження операційна система попередить вас, що споживання струму периферійними пристроями буде обмежено 600 мА.



Охолодження Raspberry Pi 5
Raspberry Pi 5 розроблений для оброблення типових робочих навантажень клієнта без корпусу та без активного охолодження. Для великих навантажень є два офіційні варіанти охолодження Raspberry Pi 5 (корпус з активним охолодженням Fan Case та радіатор з активним охолодженням Active Cooler) і обидва вони під'єднуються до чотириконтактного роз'єму вентилятора JST PWM, розташованого в верхньому правому куту плати між 40- GPIO і USB 2. порти. Обидва доступні офіційні аксесуари активно керуються прошивкою Raspberry Pi: за 60 °C вентилятор увімкнеться, за 67,5 °C швидкість вентилятора збільшується, і, нарешті, за 75 °C вентилятор виходить на повну швидкість. Коли температура знову опускається нижче цих меж, вентилятор автоматично починає зменшувати обертання.

Роз'єм Raspberry Pi для PCIe

Raspberry Pi 5 має роз'єм FPC на правому боці плати. Цей роз'єм забезпечує інтерфейс PCIe Gen 2.0 x1 для швидкої периферії.

Роз'єми MIPI CSI/DSI

Порти CSI та DSI, доступні в попередніх моделях Raspberry Pi, об'єднані у два порти CSI/DSI (MIPI) подвійного призначення. Щоб роздрукувати їх на платі, тепер використовується щільніше розведення, яке раніше було тільки Raspberry Pi Zero і платі CM4IO. До цих портів можна під'єднати два дисплеї, дві камери або одну камеру й один дисплей.

Якщо ви використовуєте MIPI-пристрій, чудовий від Raspberry Pi — камеру або дисплей — він не буде автоматично налаштований для вашого Raspberry Pi 5. Натомість вам потрібно буде додати параметр dtoverlay до/boot/firmware/config.int, щоб правильно настроїти правильний порт для потрібної камери або дисплея.

Ці параметри dtoverlay має надати виробник вашого пристрою. Наприклад, додавання dtoverlay=ov9281 налаштує камеру на базі Omnivision OV9281 на CSI/DSI1, тоді як додавання dtoverlay=ov9281,cam0 додасть ту саму камеру на CSI/DSI0.

Роз'єм UART

Raspberry Pi 5 має спеціальний роз'єм UART для налагодження. Він має максимальну швидкість передавання даних 921600 біт/с, яку можна налаштувати за допомогою параметра EEPROM. Він завжди активний і ввімкнений, і забезпечує прямий доступ до інформації про раннє завантаження і прошивку; а також консоль Linux після завантаження.
Роз'єм UART — це триконтактний роз'єм, сумісний зі специфікацією роз'єму налагодження Raspberry Pi. Кабель із відповідним роз'ємом JST, що дає змогу під'єднуватися до UART, постачається разом із зондом налагодження.

Годинник реального часу (RTC)

Raspberry Pi 5 містить модуль RTC. Його можна живити від акумулятора через роз'єм J5 (BAT) на платі, розташований праворуч від роз'єму USB-C.
За допомогою нього можна встановити будильник, який переведе плату в стан дуже низького енергоспоживання (приблизно 3 мА). Коли настане час будильника, плата знову увімкнеться. Це може бути корисно для періодичних завдань, наприклад, для сповільненого знімання.

Роз'єм живлення через Ethernet (PoE).

Роз'єм Ethernet на Raspberry Pi 5 підтримує PoE+ і підтримує стандарт IEEE 802.3at-2009 PoE. Raspberry Pi 5 має 4-контактний блок роз'єм Power-over-Ethernet (PoE), розташований між роз'ємом Ethernet і двома роз'ємами MIPI.

Габаритні розміри: 85 мм х 56 мм

Характеристики

Назва	Мікрокомп'ютер Raspberry Pi 5 Board 8GB
Форм-фактор	Raspberry Pi 5
Процесор	Cortex-A76 @ 2.4GHz
Кількість ядер	quad-core
Об'єм ОЗП	8GB
Об'єм ПЗП	Micro SD card
Bluetooth	Bluetooth 5.0
Ethernet	10/100/1000 Ethernet
HDMI	2 x micro-HDMI
USB	2 x USB 3.0 / 2 x USB 2.0
Wi-Fi	2.4 GHz / 5.0 GHz
