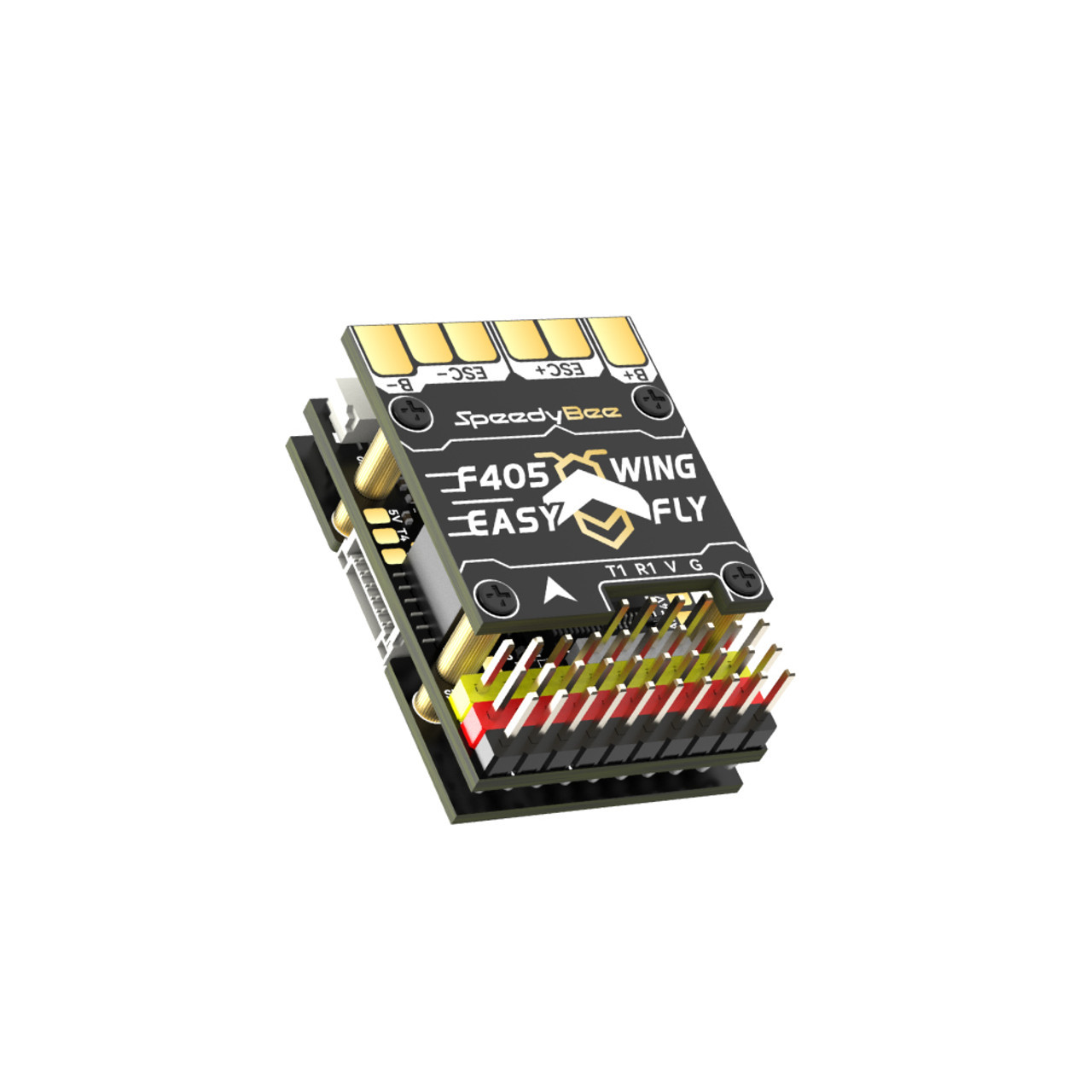

Польотний контролер SpeedyBee F405 WING Mini

Польотний контролер SpeedyBee F405 для дронів типу літального крила

​Характеристики SpeedyBee F405 WING Mini FC board:

• MCU: STM32F405,168 МГц, 1 МБ Flash;
• IMU(Gyro&Accelerometer): ICM-42688-P;
• Барометр: SPL006-001;
• OSD Chip: AT7456E;
• Blackbox: MicroSD Card Slot;
• UART порти: 6; (UART6 — призначений для під'єднання бездротової плати телеметрії);
• I2C порт: 1x використовується для магнітометра, цифрового датчика повітряної швидкості;
• ADC порти: 4x (VBAT, Current, RSSI, Analog AirSpeed);
• PWM виходи: 12x (9x контактних роз'ємів + 2x паяння + 1x "LED" pad);
• ELRS/CRSF приймач: підтримується, під'єднаний до UART1;
• SBUS: вбудований інвертор для входу SBUS (UART2-RX);
• LED-світлодіоди: 3 світлодіоди для статусу польотного контролера (синій, зелений) й індикатор 3,3 В (червоний);
• RSSI вхід: Є (підписаний як RS);
• Підтримка прошивок: INAV: SpeedyBeeF405WING(за замовчуванням)/ArduPilot: SpeedyBeeF405WING;
• Вес: 5.6 г.

​Характеристики SpeedyBee F405 WING Mini PDB board:

• Діапазон вхідної напруги: 7~26V (2~6S LiPo)
• Датчик напруги батареї: під'єднання до плати польотного контролера VBAT, 1K: 10K (масштабо 1100 в iNav, BATT_VOLT_MULT 11.0 в ArduPilot);
• Датчик струму батареї: під'єднання на платі "FC Current", Масштаб 195 в iNav, 50 A/V в ArduPilot;
• Безперервний струм: 80А;
• Піковий струм: 150А;
• TVS защита: Да;
• FC Вихід 5,2 В +/- 0,1 В постійного струму. Безперервний струм — 2 А, піковий — 3 А. Призначений для контролера польоту, приймача, модуля GPS, модуля датчика повітряної швидкості, модуля телеметрії;
• Інтерфейс живлення VTX пропонує два варіанти живлення: пряма напруга батареї або вбудована напруга BEC 5 В (сумісне використання напруги 5V4A Servo BEC). Стандартно встановлено напругу акумулятора. (Вігніться, що діапазон вхідної напруги VTX і камери сумісний). Перемикання на джерело живлення 5 В можливе через перемичку (за допомогою виходу Servo BEC). Якщо використовується цей метод, переконайтеся, що поточні вимоги для сервоприводу та VTX досить.
• Сервовий вихід 4,9 В +/- 0,1 В постійного струму. Неприривний струм 4A, піковий — 5A, Регульована напруга: 5В типово, 6 В за допомогою перемички. Призначений для сервоприводів;
• Вага: 5.5 г.

​Характеристики SpeedyBee F405 WING Mini Wireless board:

• Бездротова конфігурація (тривале натискання кнопки BOOT упродовж 6 секунд для перемикання режимів): Режим BLE, під'єднання до програми Speedybee;
• Режим Wi-Fi, під'єднання до програми QGroundControl, програми Speedybee, MissionPlanner тощо;
• Класичний режим Bluetooth SPP, під'єднання до програми QGroundControl, MissionPlanner
• Тип порту USB: Тype-C
• Звуковий сигнал: активний бузер — 5В
• Вага: 3.2 г
