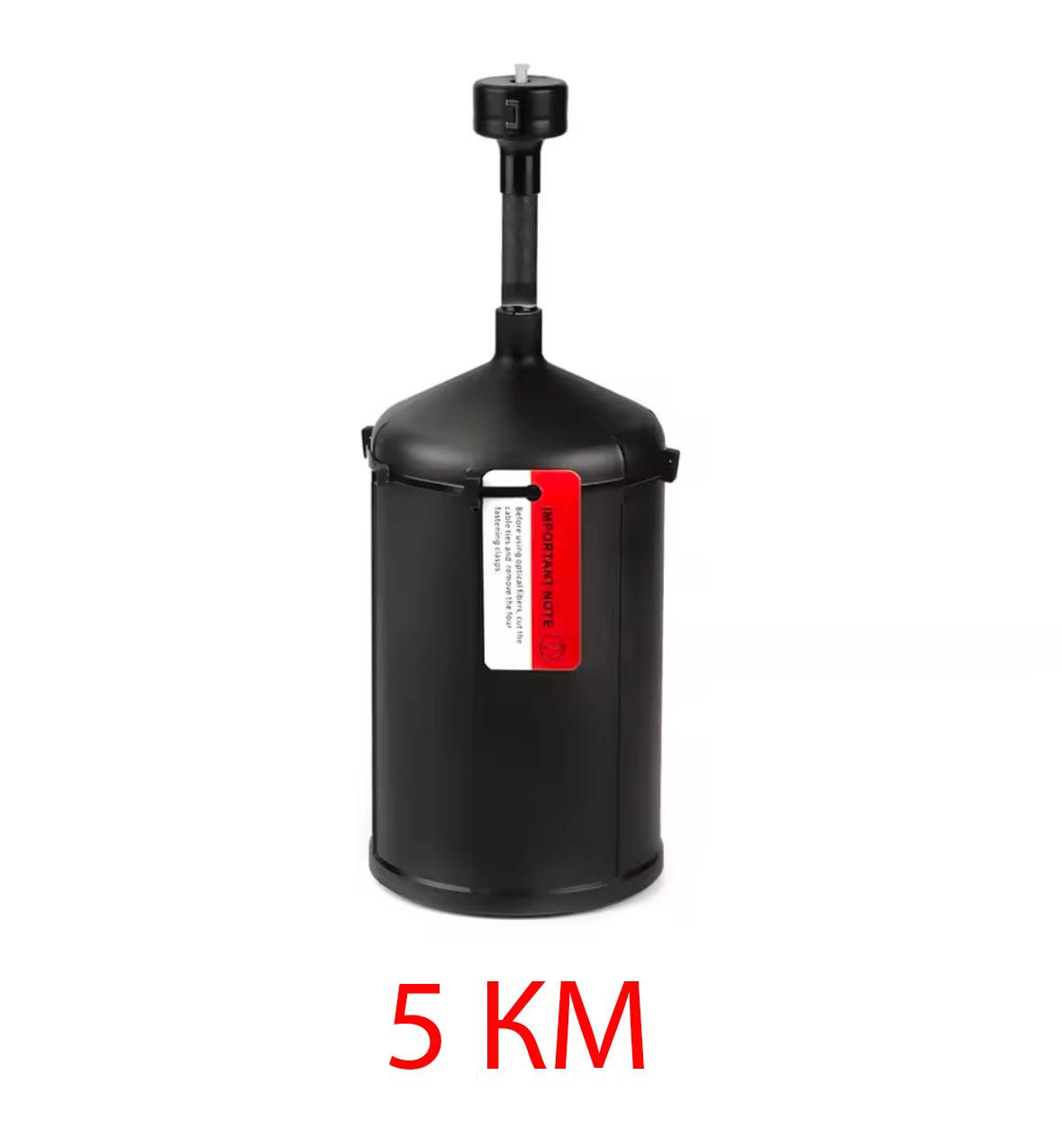

Котушка з оптоволокном для станції керування FPV Дронів 5км

Котушка з оптоволокном для станції керування FPV Дронів 5км - це передовий пристрій, який дозволяє організувати високошвидкісну та безпечну передачу даних між дроном та наземною станцією за допомогою оптоволоконного кабелю.

Технологія дротового волоконно-оптичного зв'язку успішно вирішила проблему короткохвильового зв'язку БПЛА в середовищі сильних перешкод і може досягти дротового зв'язку на відстань 5 км, 10 км, 15 км забезпечуючи стабільність і безпеку зв'язку.



Основні особливості:



Розширена дальність:

• Версії доступні для різних відстаней 5 км, 10 км, 15 км.
• Забезпечують стабільний зв`язок навіть на максимальній відстані.

Надійсність зв`язку:

• Оптоволокно гарантує повну захищеність від радіоперешкод та електромагнітних впливів.
• Виключає ризик радіоперехоплення, що є критично важливо для спеціальних завдань.

Плавна інтеграція:

• Повітряний блок інтегрується з FPV-дронами через стандартні порти підключення.
• Сумісний з широким спектром сучасних дронів.

Продуктивність:

• Забезпечує передачу відео у високій роздільній здатності (HD/4K) без затримок.
• Передача команд управління у реальному часі.

Міцність і легкість:

• Блок виготовлений із легких, але надзвичайно міцних матеріалів, що мінімізує навантаження на дрон.
• Витримує екстремальні температури та інші суворі умови експлуатації.
• Тип кабелю: оптичний, багатошаровий, із захистом від зламів.

Застосування:

• Військові операції: забезпечення безпечного зв`язку для стратегічних завдань.
• Цивільне використання: моніторинг великих територій, інспекція інфраструктури та природних зон.
• Рятувальні місії: робота в умовах, де радіозв`язок неможливий.

Переваги:

• Максимальна безпека й конфіденційність передачі даних.
• Гарантована стабільність навіть у складних умовах.
• Простота встановлення та використання.

Повітряний блок оптоволокна - це ідеальне рішення для тих, хто шукає поєднання надійності, високої продуктивності та безпеки в управлінні дронами.



Специфікація модуля

Ultra-fine leather fiber

• Тип кабелю G657A2
• Зовнішній діаметр кабелю 0.5мм
• Затухання 1310nm: ≤0.35db/km, 1550nm: ≤0.25db/km
• Довжина кабелю 5км
• Розмір котушки 5км 100*305мм
• Вага котушки 5км: 1.2кг

Спосіб підключення повітряної установки

• VCC - живлення 9-18 В, підключене до плати керування польотом
• Джерело GND – підключіть до контакту заземлення GND контролера польоту
• ВІДЕО - підключіть до контакту ѴТХ контролера польоту (передача зображення pin)
• RX – підключається до виводу ТХ керування польотом, замість приймача
• ТХ - підключіть до контакту RX контролера польоту, замінюючи приймач FC (волоконно-оптичний інтерфейс) оптоволоконний інтерфейс, підключений до кінця волоконно- оптичної труби

Betaflight Встановити порт приймача

Після підключення оптоволоконного модуля ТХ (повітряного блоку) до порту UART польотного контролера необхідно звернути увагу на номер порту.

Якщо підключено до UART2, будь ласка, встановіть UART2 на порт приймача наземної станції betaflight

Медіаконвертор “земля” підключається до приймача наступним чином:

• GND - Підключіть GND приймача до землі
• 5V - Підключіть джерело живлення 5В
• RX - Підключіть контакт ТХ
• ТХ - Підключіть контакт RX

Використовуйте пульт дистанційного керування для підключення до приймача:

• ELRS: Якщо Ви використовуєте приймач ELRS на модулі RX, щоб перевести приймач у режим з'єднання, Вам потрібно 3 рази швидко увімкнути живлення модуля з боку заземлення, після чого приймач увійде в режим з'єднання (він блимне зеленим світлом 3 рази, потім вимикається і знову блимає зеленим 3 рази...) - це означає, що приймач перейшов у пов'язаний режим). Далі Вам потрібно зайти в SYS на панелі управління і вибрати ExpressLRS - Bind and Pair, через кілька секунд з'єднання буде встановлено, на екрані пульта дистанційного керування з'явиться індикація з'єднання, а приймач статично почне світитися зеленим.
• TBS: для створення пари з приймачем ТВЅ. Необхідно перевести ресивер в режим зв'язування, для цього ми відкриваємо ресивер і натискаємо кнопку на ресивері, ресивер починає блимати зеленим. Далі на пульті потрібно зайти в SYS і вибрати TBS Agent Lite. Потім перейдіть на вкладку «Прив'язка» та створіть пару, через кілька секунд буде встановлено з'єднання між ресивером і пультом, на пульті з'явиться індикатор сполучення, а ресивер почне світитися зеленим світлом.

Підключіть відеовихід:

- Дротовий вихід відеосигналу: Ви можете використовувати кабель AV-RCA для прямого виведення відеосигналу на екран або окуляри.

- Бездротовий метод виведення відео: якщо використовується бездротовий режим, підключіть бездротовий відеопередавач (VTX), який підтримує будь-який частотний передавач.

Підключіть оптоволокно:

!Важливе нагадування!

Перед польотом з оптичним волокном відріжте фіксовану стяжку на ящику для зберігання оптичного волокна, інакше це може призвести до розриву оптичного волокна.

Поради:

1. Під час польоту переконайтеся, що вихід оптичного волокна знаходиться подалі від пропелера.

2. Уникайте різких уповільнень і падінь. Уникайте поворотів під час спуску. Уникайте падіння при повороті. Ці дії можуть призвести до розриву волокна пропелером.

3. Уникайте занадто великих кутів під час виходу з оптоволоконного кабелю.

4. Швидкість польоту повинна контролюватися в межах 120 км/год.

5. Перед польотом переконайтеся, що фіксуюча пряжка волоконно-оптичної коробки розблокована.

6. Будь ласка, прискорюйтеся повільно під час першого зльоту та уникайте занадто швидкого прискорення протягом усього польоту, інакше це призведе до перевантаження волокон.
