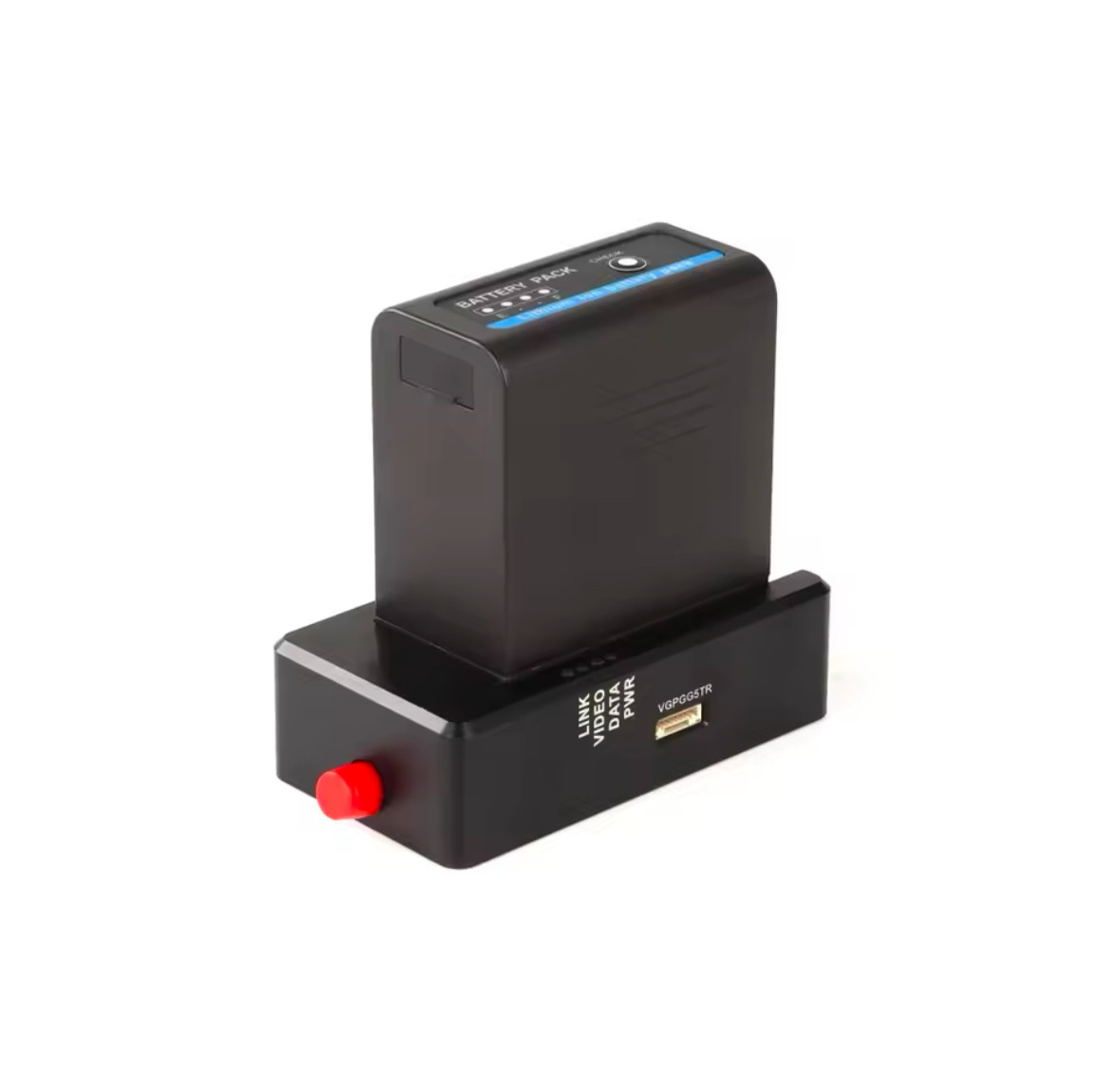

Контролер для створення наземної станції керування FPV Дроном з оптоволокном Land Unit

Контролер для створення наземної станції керування FPV Дроном з оптоволокном Land Unit - це високотехнологічний пристрій, який забезпечує надійний та безпечний канал зв`язку між оператором та дроном за допомогою оптичного кабелю.

Технологія дротового волоконно-оптичного зв'язку успішно вирішила проблему короткохвильового зв'язку БПЛА в середовищі сильних перешкод і може досягти дротового зв'язку на відстань 5 км, 10 км, 15 км забезпечуючи стабільність і безпеку зв'язку.

Основні характеристики:

• Захист сигналу: завдяки використанню оптоволокна, сигнал повністю захищений від радіоперешкод і спроб перехоплення.
• Дальність зв`язку: підтримка стабільної передачі даних на відстані до декількох кілометрів (залежно від довжини кабелю)
• Швидкість і стабільність: передача відео та команд у реальному часі без затримок, що критично важливо для FPV-дронів.
• Компактність і зручність: легка інтеграція в мобільну станцію керування. Блок має компактний і міцний корпус, захищений від механічних пошкоджень і погодних умов.
• Енергоспоживання: мінімальне споживання енергії, що забезпечує тривалу автономну роботу.

Призначення:

• Використовується для керування дронами в умовах, де традиційний радіозв`язок є ризикованим (охорона об`єктів, робота у зоні з високим рівнем радіоелектронних перешкод тощо).
• Ідеальний для випадків, коли потрібна висока безпека передачі даних.

Переваги:

• Висока безпека каналу зв`язку
• Нульовий ризик радіоперехоплення
• Надійна робота навіть у складних умовах (міські забудови, радіоелектронна боротьба)

Наземний блок оптоволокна - це ідеальне рішення для професіоналів, які цінують стабільність, захист і максимальну ефективніть управління FPV-дронами.

Медіаконвертор “земля” підключається до приймача наступним чином:

• GND - Підключіть GND приймача до землі
• 5V - Підключіть джерело живлення 5В
• RX - Підключіть контакт ТХ
• ТХ - Підключіть контакт RX

Використовуйте пульт дистанційного керування для підключення до приймача:

• ELRS: Якщо Ви використовуєте приймач ELRS на модулі RX, щоб перевести приймач у режим з'єднання, Вам потрібно 3 рази швидко увімкнути живлення модуля з боку заземлення, після чого приймач увійде в режим з'єднання (він блимне зеленим світлом 3 рази, потім вимикається і знову блимає зеленим 3 рази...) - це означає, що приймач перейшов у пов'язаний режим). Далі Вам потрібно зайти в SYS на панелі управління і вибрати ExpressLRS - Bind and Pair, через кілька секунд з'єднання буде встановлено, на екрані пульта дистанційного керування з'явиться індикація з'єднання, а приймач статично почне світитися зеленим.
• TBS: для створення пари з приймачем ТВЅ. Необхідно перевести ресивер в режим зв'язування, для цього ми відкриваємо ресивер і натискаємо кнопку на ресивері, ресивер починає блимати зеленим. Далі на пульті потрібно зайти в SYS і вибрати TBS Agent Lite. Потім перейдіть на вкладку «Прив'язка» та створіть пару, через кілька секунд буде встановлено з'єднання між ресивером і пультом, на пульті з'явиться індикатор сполучення, а ресивер почне світитися зеленим світлом.

Підключіть відеовихід:

- Дротовий вихід відеосигналу: Ви можете використовувати кабель AV-RCA для прямого виведення відеосигналу на екран або окуляри.

- Бездротовий метод виведення відео: якщо використовується бездротовий режим, підключіть бездротовий відеопередавач (VTX), який підтримує будь-який частотний передавач.

Підключіть оптоволокно:

!Важливе нагадування!

Перед польотом з оптичним волокном відріжте фіксовану стяжку на ящику для зберігання оптичного волокна, інакше це може призвести до розриву оптичного волокна.

Поради:

1. Під час польоту переконайтеся, що вихід оптичного волокна знаходиться подалі від пропелера.

2. Уникайте різких уповільнень і падінь. Уникайте поворотів під час спуску. Уникайте падіння при повороті. Ці дії можуть призвести до розриву волокна пропелером.

3. Уникайте занадто великих кутів під час виходу з оптоволоконного кабелю.

4. Швидкість польоту повинна контролюватися в межах 120 км/год.

5. Перед польотом переконайтеся, що фіксуюча пряжка волоконно-оптичної коробки розблокована.

6. Будь ласка, прискорюйтеся повільно під час першого зльоту та уникайте занадто швидкого прискорення протягом усього польоту, інакше це призведе до перевантаження волокон.
