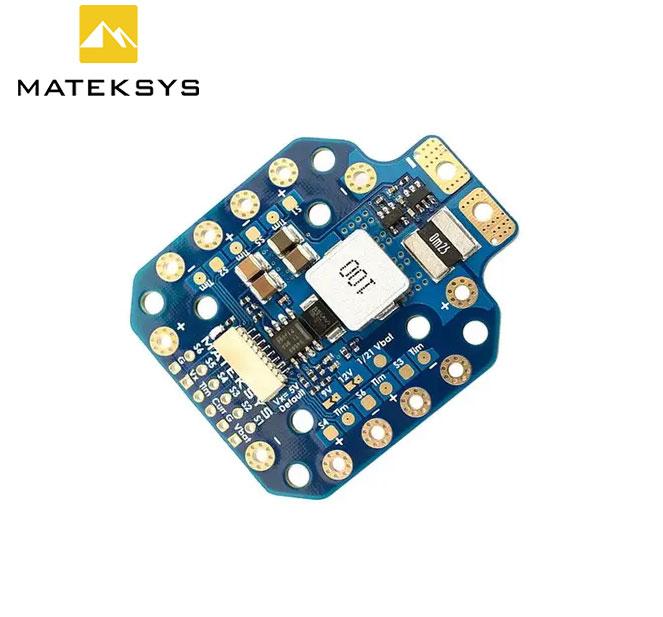

Розподільна плата живлення Matek PDB-HEX 12S 5V/9V/12V

PDB

• Діапазон вхідної напруги: 6~60В (2~12S LiPo).
• PDB/резистор датчика струму: 140А (постійно), 264 А (краткострочасно).
• Контактні майданчики живлення ESC: 60А (постійно), 100 А (краткостро).
• 6x контактних майданчиків живлення/сигналу/тетельрії ESC.
• Датчик струму: 264А, 3.3В АЦП.
• Масштаб тока: 125 (INAV/BF), BATT_AMP_PERVLT 80 (ArduPilot).
• Роз'єм і контактні майданчики JST-SH-8P:
  • Vbat: напруга батареї.
  • G: земля.
  • Curr: сигнал тока.
  • Tlmдублює контактні майданчики Tlm для телеметрії ESC.
  • S1/S2/S3/S4/S5/S6: сигнал ESC.
  • Vx: вихід регулятора

Вихід BEC Vx (за замовчуванням 5 В):

• Vx = 5 В за замовчуванням, постійний струм 5 А.
• Перемичка 9 В: Vx = 9 В, постійний струм 4 А, максимум 5 А.
• Перемичка 12 В: Vx = 12 В, постійний струм 4 А, максимум 5 А.
• Захист від короткого замикання (1 секунда).
• Захист від перевантаження за струмом з автоматичним відновленням.

Ділитель напруги:

• Резистори 1К:20К.
• Вихід: 1/21 напруги Vbat.

Фізичні параметри:

• Кріплення: 30.5 x 30.5 мм, 20 x 20 мм, | 3 мм.
• Розміри: 49 x 40 x 6 мм.
• Вага: 12 г.

Комплектація

• 1x PDB-HEX.
• 1x Rubycon ZLJ 63В 390 мкФ.
• 1x кабель JST-SH1.0_8pin, 5 см.
• 2x роз'єму JST-SH1.0_8pin.
