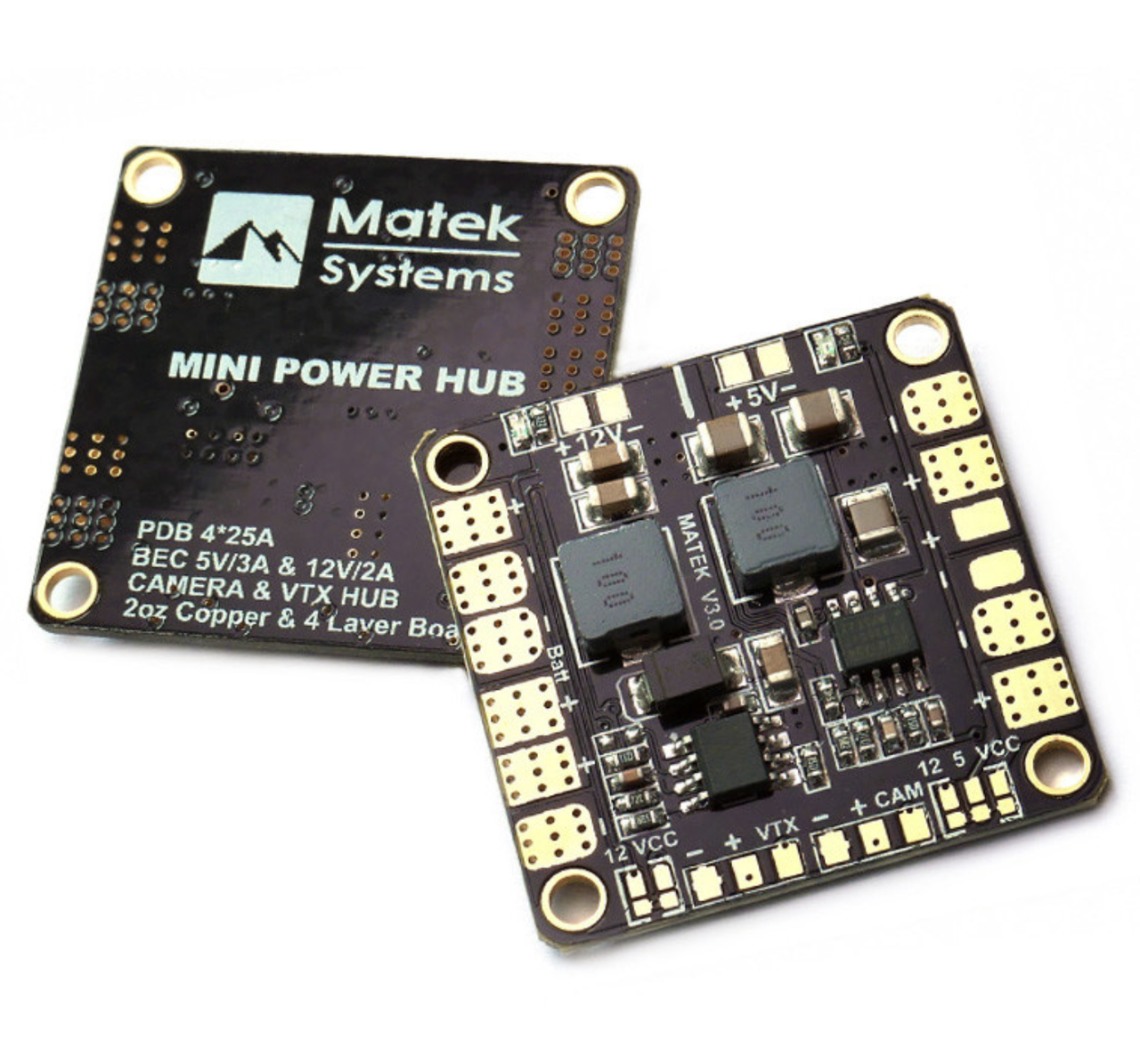

Розподільна плата Matek MINI POWER HUB з беками на 5V і 12V

Matek MINI POWER HUB - це плата розподілу живлення "все-в-одному", призначена спеціально для мультироторних систем. PDB має 4 x ESC з'єднання, що підтримують струм до 20A (або короткі імпульси 30A) на ESC, а також забезпечує синхронізовані та регульовані виходи постійного струму на 5V і 12V для живлення камер, сервоприводів, відео передавачів, світлодіодів тощо. Плата має розмір 36 × 36 мм і важить лише 6 грамів.

ОСОБЛИВОСТІ

• Версія V 3.1 має підтримку 3S-6S LiPo акумуляторів.
• Якісні 2oz мідні контактні площадки на 4-х шаровій PCB.
• BEC 5V вихід: DC / DC синхронний стабілізатор напруги, ККД до 95%.
• Регульовані БЕКи на 5V і 12V зі світлодіодними індикаторами напруги
• Живлення на платі: OUT1 - 5V (+/-0.1V) (імпульсного типу), OUT2 - 12V (+/-03V) (якісний низькочастотний лінійний регулятор згладжує перешкоди на відео від моторів).
• Толерантність до короткого замикання (10сек/хв)

ХАРАКТЕРИСТИКИ

• Вхідна напруга: 9-26VDC (3S - 6S LiPo)
• Пропускна здатність за струмом на канал: 4x20A
• ESC піковий струм (10сек/хв): 4х25A
• Вихід BEC 5V: Призначений для RC-ресиверів, контролерів польоту, OSD і сервоприводів
• Вихідна напруга BEC 5V: 5.0 +/- 0.1VDC
• Постійний струм на виході BEC 5V: 3A
• Вихід BEC 12V: акумулятор має бути 4S ~ 6S LiPoly
• Вихід BEC 12V: стандартний вихід, призначений для живлення камер і відео передавачів тощо.
• Вихідна напруга BEC 12V: 12.0 +/- 0.2VDC
• BEC 12V безперервний струм: 2A (макс. 3A 10сек/хв)
• Розміри: 36 x 36 мм
• Монтажні отвори: 30,5 мм
• Вага: 6 г
