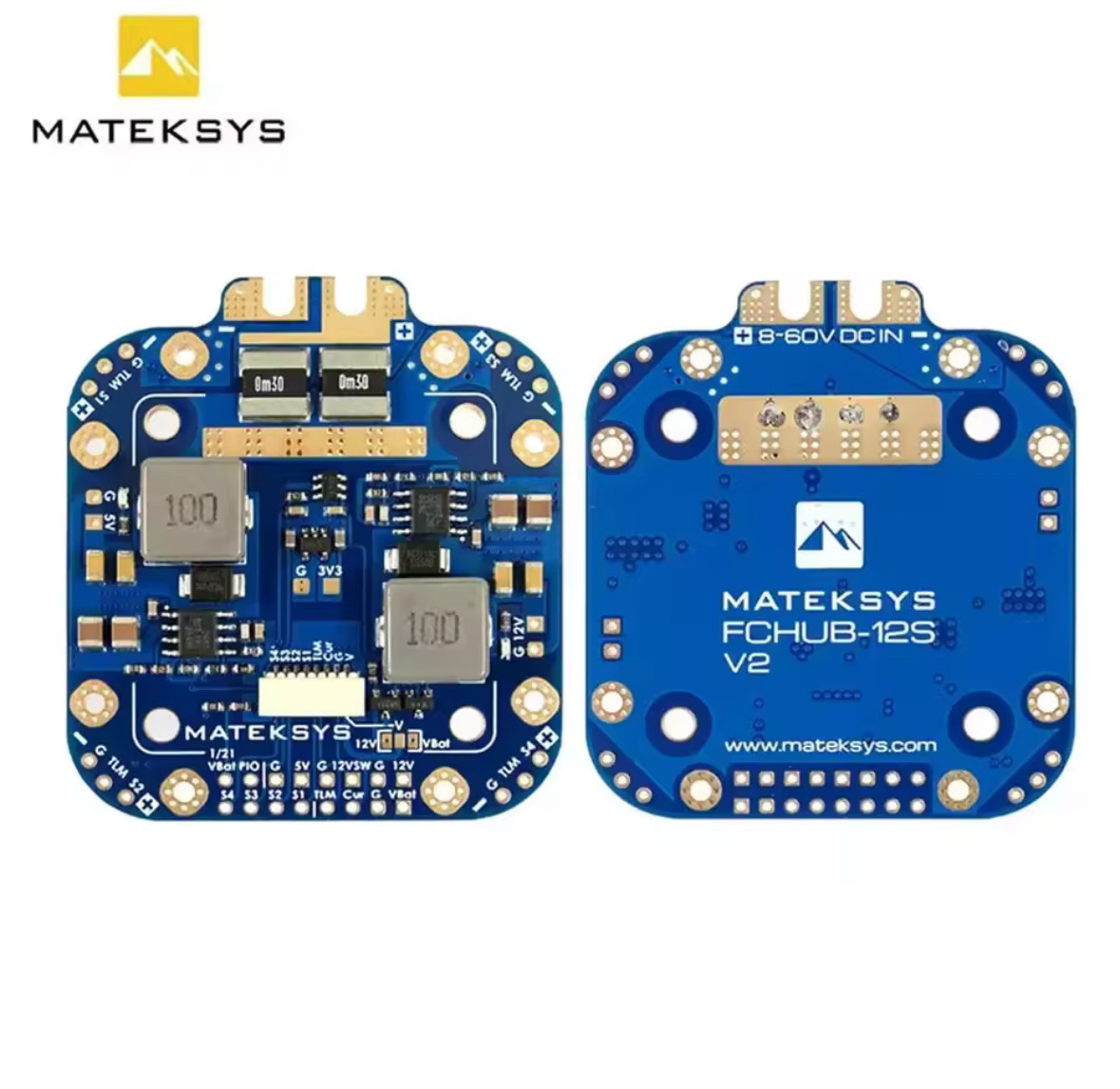

Плата розподілу живлення Matek PDB FCHUB-12S V2 for Xclass

Плата розподілу живлення FCHUB-12S&V2 для великих квадрокоптерів XCLASS розміром від 800мм до 1200мм.

FCHUB-12S&V2 має велику кількість корисних функцій, таких як широкий діапазон вхідної напруги до 60V, BEC виходи на 5V і 12V, точний вимірювач струму до 440А. Ця PDB може витримувати напругу до 12S LiPo і має загальний безперервний номінальний струм 280А та імпульсний 440А.

Так само, як і інші розподільчі плати серії Matek FCHUB V2, ця плата призначена для з'єднання без паяння з контролерами серії STD через стрічковий шлейф FFC. Якщо ви збираєтеся використовувати сторонні контролери, можна використовувати виходи 5V або 12V цієї плати для живлення будь-якого іншого пристрою.

Характеристики PDB:

• Діапазон вхідної напруги: 8 ~ 60V (3 ~ 12S LiPo)
• Робочий струм: 4 x 70A (макс. 4 x 110A)
• Датчик струму: 440А, 3.3V ADC, шкала 75
• 2 світлодіодні індикатори для 5V, 12V
• Монтажні отвори: 30.5 х 30.5мм, М3
• Розміри: 55 х 50 х 6мм
• Вага: 21г

З'єднання з польотним контролером:

• Вихід шлейфу для контролера Matek F405-STD / F722-STD
• Вихід VTX для відеопередавача
• Виходи T5 та R5 для виходів TX5 та RX5 на F405-STD / F722-STD

Характеристики BEC 5V:

• Напруга: 5V +/- 0.1 постійного струму
• Безперервний струм: 5А (макс. 6А)
• Припустиме коротке замикання: 2 секунди
• Захист від перевантаження по струму та самовідновлення

Характеристики BEC 12V:

• Напруга: 12V +/- 0.2 постійного струму (вхідна напруга >= 12V)
• Безперервний струм: 4А (макс. 5А)
• Вхідна напруга <12V
• Вихідна напруга = Вхідна напруга
• Можливий звуковий сигнал при подачі напруги <12V
• Припустиме коротке замикання (2 секунди)
• Захист від перевантаження по струму та самовідновлення

Переключається вихід 12V (SW12V):

• 12V ON/OFF можна перемикати через вихід PINIO
• Підтримка постійного струму 2А
• Може використовуватись для живлення VTX, LED та ін.

BEC 3.3V

• Лінійний регулятор
• Безперервний струм: 500mА

Комплектація:

• Плата розподілу харчування
• SH1.0_8pin cable 5cm
• SH1.0_8pin - 2 шт
